倍速鏈條由于小直徑滾子和大直徑滾子組合的特殊構造,可實現2.5倍的高速輸送。由于鏈條的運行速度低,所以在輸送物堆積時,噪音較低,采用鋼制滾子鏈條,與塑料滾子相比,能夠承擔更高負荷的輸送,使用溫度在150度,且噪音非常低。
倍速鏈條的結構和工作原理:

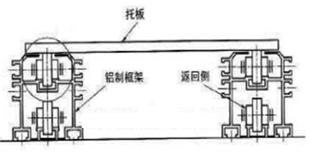

圖1是倍速鏈斷面圖
圖2 是倍速鏈沿滾軸的截面圖
輸送時,利用大直徑滾子(o記號)和小口徑滾子(●記號)之間的摩擦力,兩者進行相同的旋轉,根據滾子直徑的比值,輸送物速度為鏈條速度的 2.5 倍。
鏈條速度:ν ,小口徑滾子半徑:r
托板速度:V ,大口徑滾子半徑:R
如果鏈條按照速度 ν 移動,小直徑滾子外周(導軌接觸面的旋轉)的線速度是ν。
此時,由于大口徑滾子和小口徑滾子按照同一角速度旋轉,大口徑滾子外周的線速度由于半徑比例,變成(R/r)·ν。
因此,輸送物速度V,變成線速度(R/r)·ν與鏈條速度v的組合。
V = (R/r) · ν+ν
=(R/r +1) · ν
式中采用半徑比:(R/r) ≒1.5
V = (1.5+1)·ν ≒ 2.5
以上就是倍速鏈“倍速”的由來

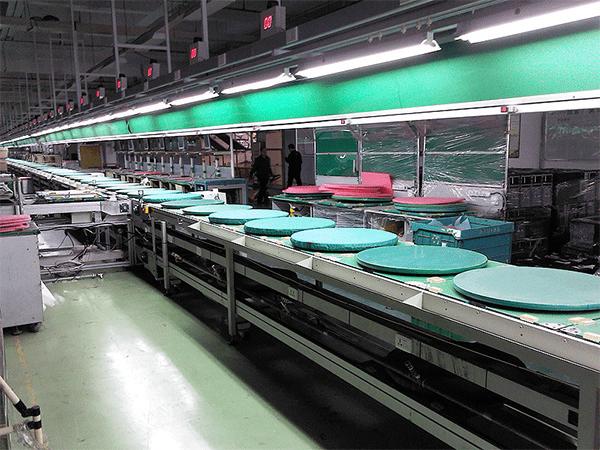

隨著社會不斷發展以及科學技術不斷更新,倍速鏈被廣泛應用于汽車、電子產品的組裝和檢測生產線中!
